UVインクジェット出力

「色々な素材に印刷してみたい!」「1個しか作らないけど注文できるかな?」
「持ち込み素材で世界に一つだけの贈り物が作りたい。」
陽幸社ならそんなご要望にお応えできます。

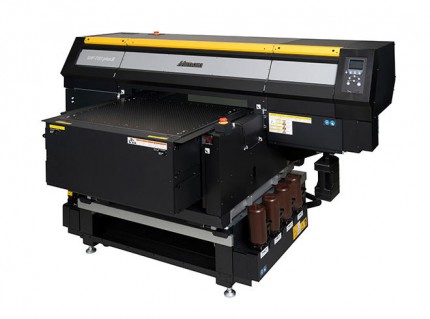

UVインクジェットプリンターは、紫外線をあてて瞬時に固まる特殊なUVインクのおかげで、紙だけでなく 多様な素材に印刷が可能です。透明素材や濃色素材に印刷する場合も、白インクで下地処理することで素材ベース色に関係なく色調再現ができます。またCMYKインクによるインクジェット印刷ですのでフルカラーは勿論、グラデーションなどの階調表現も可能です。


カッティングプロッターは、普通紙やシール素材の他に厚紙、段ボール、パネルボードやマグネットシートなどの素材にも対応できる大判平版プロッターです。 抜き型が不要なので、カットデータがあれば1枚からカッティングいたします。本番前のテストカットや、少ロットのご注文に最適です。

お持ち込み素材にも対応しています

個々の専用簡易治具を作成する事でお持ち込み素材も対応可能です。

対応素材やサイズ・価格・納期など、まずはお気軽にご相談ください。

また素材の手配も承っております。(基本、弊社では素材のご用意をしておりません。)

その際は弊社への正式発注からの手配となる為、お時間を要する事手数料が発生いたしますのでご注意ください。


※ 形状・材質によっては印刷不可となる場合もございます為、詳細をお知らせください。

※ 肖像権・著作権等を脅かす恐れのある印刷物を承る事は出来かねます。

※ メタリックや特色などはすべてCMYKインクによる近似色表現となります。

※ UVインクによる印刷は必ずしも剥がれないなどの定着を保証するのものではございません

※ インク汚れなどの不慮の印刷事故や破損なども万一の場合考えれる為、予め予備をご用意(必要総数に対して10%目安)いただくか

  もしくは追加でのご用意をお願いする場合がございます事をご了承ください。

※ 高額なお持込み素材の場合には誓約書を取り交させて頂く場合がございます

UVインクジェット印刷の仕組み

テーブルバケットサイズ
こちらのテーブル赤枠内に入るサイズはヨコ808mm×タテ582mm×高さ153mmまでです。

印刷できる範囲はそれよりも小さくなります。印刷可能最大サイズは黄色の破線で囲まれた
ヨコ710mm×タテ510mmとなります。
これ以上の大きさの素材には印刷できません。
印刷中のインクヘッドの動き
左の写真はテーブル上に実際に素材を平置き設置し、印刷をしているところです。
印刷機のインクヘッドが素材の上を右から左に通過していく際、細かいミスト状のインクを吹き付けて印刷すると同時に、紫外線を照射してインクを乾燥させていきます。
左の写真をクリックすると実際にUVインクジェットプリンターが印刷している様子が動画でご覧になれます。
印刷している素材は平置きされたキャンバスと簡易治具に置かれたゴルフボール印刷です。
同じく左の写真は簡易治具に置かれたライターが印刷されている様子の動画です。

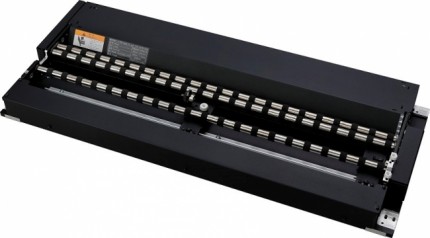

次の動画は回転治具でのボトル印刷の様子です。
動画ではわかりづらいですが、ちょっとずつ素材を回転させながら印刷を進めていきます。印刷可能範囲は円柱の胴体部分のみになります。ボトルネック部分などは印刷不可となります
uvprint-concept
左の図は印刷ヘッドの印刷概念図です。
このようにインクヘッドは素材と直接触れることなく、水平に移動しながら少しづつ印刷していきます。素材とインクヘッドとの距離は凹凸差が1.5〜2.5ミリ以内が印刷可能となっています。
2342f4fa25473d73705a03317f4af9db
動画を見て頂けるとわかりますが移動するヘッドの進行上に突起や装身具などのパーツがあるとヘッドがぶつかってしまい印刷不可となります。
また、大きな曲面などもヘッドとの距離が1.5〜2.5ミリ以上開いてしまうと印刷できません。
回転させながらの印刷の場合は円柱状の胴体部分などの平行に回転する部分には印刷できますが、ボトルネック部分などはヘッドとの距離が離れてしまう為に印刷できません。
hold_item
左の写真は治具を使用した一例です。
向かって右がゴルフボール。左がスティックのりです。
このように複数個を印刷する場合、簡易治具を作成して固定し、同時に印刷を行います。

また、このような平面的な治具だけでなく、素材の形状が複雑だったり平置き出来ないような場合は、より立体的な治具が必要となってきます。
素材種類別密着性一覧
左の表は素材とインクの密着性の一覧表です。
インクの定着具合は素材の材質・表面加工や塗装の有無によって条件は様々ですので必ずしもインクの密着具合を保証するものではありません

実際のインクの定着や仕上がり具合を確認する為にもテスト印刷4色=¥3,300〜4色+ホワイト=¥3,850~)をお願いしております
実際の使用環境・状況を想定したテストをして頂いた後に、お客様にご納得頂いてからの量産印刷とさせて頂いております。

データ入稿その前に

UVインクに関する重要確認事項

UVインクジェット印刷

2f00f7c72370004d1ec9577ba15be0ed
透明なPVC製のシールにUVインクジェットプリンターで印刷し、カッティングプロッターでハーフカットを…
248ee6fb796e63121b98b3e7aad52798
UVインジェットプリンターならいろいろな素材への印刷も可能です。 オリジナルアイテムや記念品、プレ…
木材板印刷
UVインジェットプリンターなら木材への印刷も可能です。 表札や展示オブジェクト、インテリアなど用途…
名入れスティックのり
小さくて持ち運びやすい、長く愛用してもらえる。名入れ「スティックのり」は営業ツールに大活躍。お年賀タ…
PVCカード印刷
PVCカード印刷です。素材のお持込みでも弊社でもご用意出来ます。片面・両面印刷可能です。オリジナルノ…
ゴルフボール印刷
ただの名入れじゃつまらない!オリジナルゴルフボール印刷。ボールお持ち込みOK。!画像さえあればレイア…
マグネットシート印刷
オフィスやイベント会場の案内板の代わりに、社用車の宣伝に、印刷するのも大変だしテープを貼ったりすると…
名入れボールペン
ボールペンにフルカラー印刷で名入れしませんか?お持ち込みのボールペンにも対応いたします。ノベルティ制…
ワイン・シャンパン・日本酒・焼酎ボトル印刷
大切な記念日やお友達の結婚式、イベントの振る舞い酒などに大活躍です。オリジナルのボトル印刷はいかがで…
アクリルプレート印刷
あなたの描いた絵やお気に入りの写真をアクリルに印刷しませんか? 社員旅行や記念式典などの集合写真を…
キャンバス印刷
あなたの描いた絵やお気に入りの写真をキャンバスに印刷しませんか? 社員旅行や記念式典などの集合写真…
プロッターカット
「CF2-0912」は大判フラットベットカッティングプロッター で、各種メディアを抜き型無しで
高精度にカッティングする、フラットベッドカッティングプロッタです。

大量生産前のサンプルカットや、オリジナルパッケージの作成、訂正シールのハーフカット、等身大パネルなど
お客様のメディア・ニーズに合わせてフリーカットが可能です。

パッケージの試作品やギフトケースなど、フリーカットだけでなく、ミシン目やスジなどもお入れできます。

対応素材の目安として:普通紙〜厚紙、PETフィルム、ダンボール、スチレンボード、マグネットシートなど。
(通常のカッターで切ることができる素材)

最大有効カットエリア

最大カット可能サイズ 位置合わせ有り 約1050mm×840mm
最大カット可能サイズ 位置合わせ無し 約1200mm×900mm
※ カット位置合わせには専用のマークを版面外に印刷が必要となります。
左はカッティングマシンが実際にカットしている動画です。

UV印刷時に素材を固定する為の簡易的な治具をつくる時にもカッティングマシンで素材をカットしています。
セット対応サイズ:900mm x 1,200mm
実対応サイズ:900mm x 1,170mm

カッティング

カッティングシートステッカー
お店や会社の看板、窓ガラスにカッティングシートでサインディスプレイしませんか? ビルの階数案内板な…
試作品・テスト・ 撮影用ダミーパッケージ
オリジナルパッケージや試作品、撮影用のダミーパッケージなど陽幸社にお任せください。自社で印刷したもの…
抜き型パネル
企業ロゴやキャラクターなどカタチに合わせてパネルを自由にカット!スチレンパネルにインクジェット出力し…

UV印刷&プロッター加工制作事例

UV印刷&プロッター加工制作事例
陽幸社で実際に制作させて頂きました、お客様からのお持ち込み素材への印刷ご依頼内容のご紹介や弊社でチャレンジ作成したテスト印刷の様子を制作事例として投稿しています。
どんな素材に印刷できるのか?
どんな仕上がりになるのか?など
アイデアのイメージ作りにどうぞご活用ください。

※プライバシーに配慮し、すべてご本人の了承を得て掲載しています。
こちらをクリック
